Ingeniería conceptual básica
y de detalle

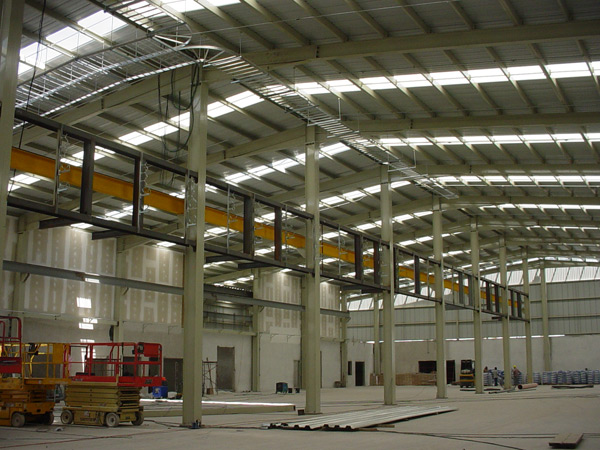

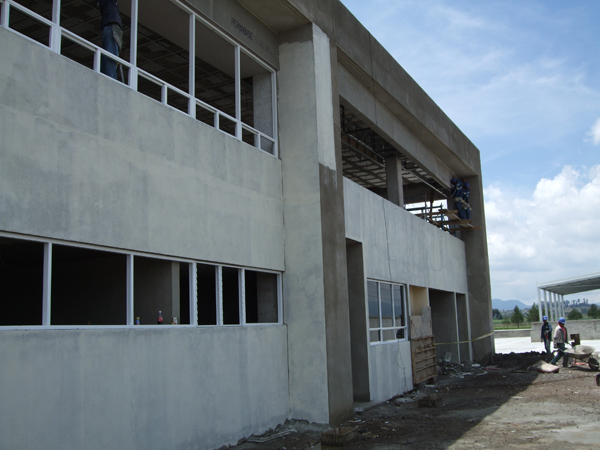

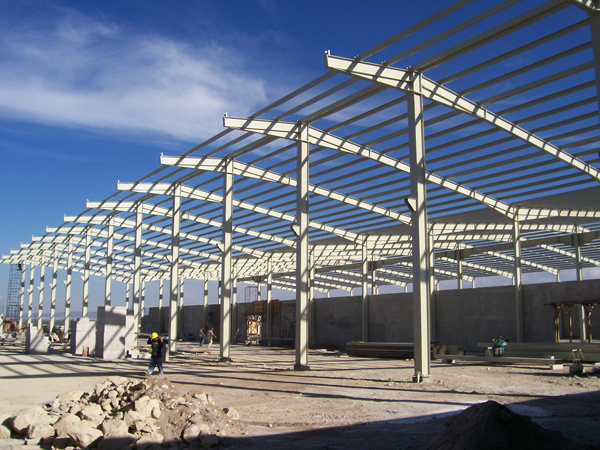

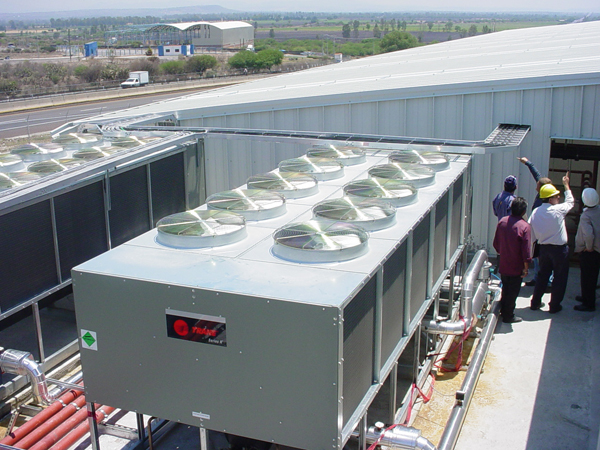

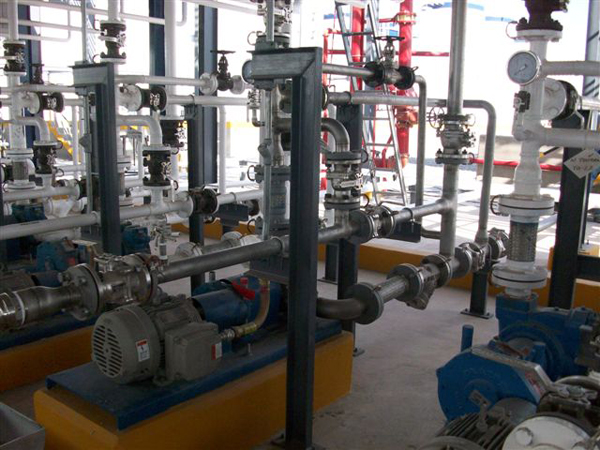

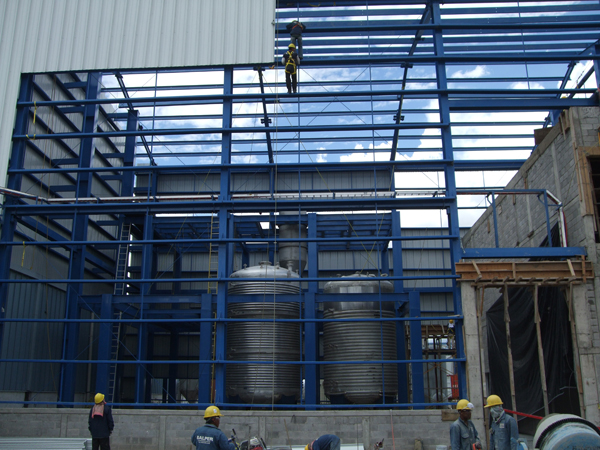

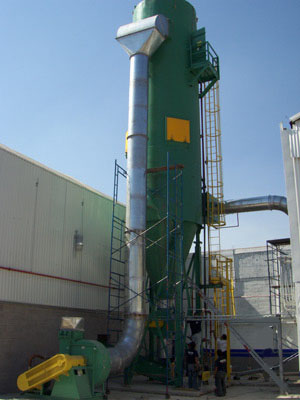

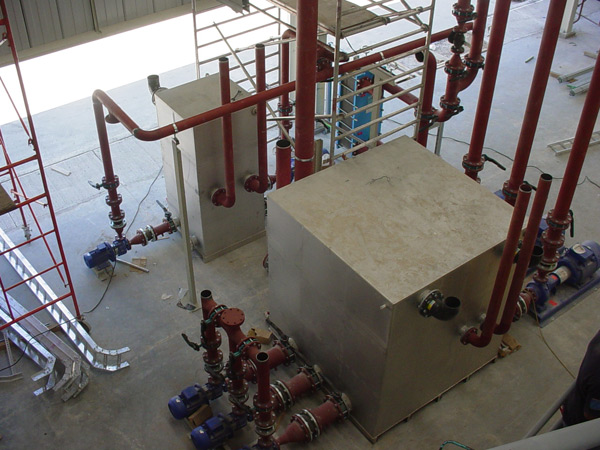

- Diseño e ingeniería conceptual, básica y de detalle de instalaciones de proceso, civiles, estructurales, mecánicas, eléctricas y de control tanto para proyectos nuevos como para modificaciones y ampliaciones de planta.
- Se cuenta con profesionales con experiencia en cada una de las especialidades de la ingeniería.
- Los proyectos se realizan en AUTOCAD entregando la información tanto en forma impresa como digitalizada.
Artículos de
Interés
INGENIERÍA CONCEPTUAL, BÁSICA Y DE DETALLE
Ingeniería Conceptual
La ingeniería conceptual sirve para identificar la viabilidad técnica y económica del proyecto y marcará la pauta para el desarrollo de la ingeniería básica y de detalle. Se basa en un estudio previo (estudio de viabilidad) y en la definición de los requerimientos del proyecto.
Leer artículo completo [+]
Ingeniería Conceptual
La ingeniería conceptual sirve para identificar la viabilidad técnica y económica del proyecto y marcará la pauta para el desarrollo de la ingeniería básica y de detalle. Se basa en un estudio previo (estudio de viabilidad) y en la definición de los requerimientos del proyecto.
Los principales conceptos a analizar y estudiar en esta fase son:
- Productos y capacidad de producción
- Normativa y regulación
- Descripción del proceso de fabricación y requerimientos de usuario
- Descripción general de instalación.
- Plan, diagramas de bloques, distribución de salas, planos de flujos de materiales y personas, planos de áreas clasificadas, diagramas de procesos básicos
- Estimación de requerimientos de servicios auxiliares
- Lista de equipos preliminar
- Estimación económica de la inversión ± 30%
Ingeniería Básica
En la ingeniería básica quedarán reflejados definitivamente todos los requerimientos de usuario, las especificaciones básicas, el cronograma de realización y la valoración económica.
Durante esta fase se definen los siguientes trabajos:
Revisión detallada de la ingeniería conceptual y requerimientos de usuario
- Hojas de datos de todas las salas (críticas y no críticas)
- Cálculo de cargas térmicas y caudal de aire en cada una de las salas
- P&ID básico de aguas y HVAC
- Distribución de puntos de uso de servicios
- Revisión de Layout de salas, incluyendo áreas de servicios
- Listas de consumos
- Listas de equipos
La ingeniería básica se desarrolla en dos etapas: la primera consiste en la toma de datos y elaboración de requerimientos de usuario y en la segunda se desarrolla el resto de trabajos descritos anteriormente.
La aprobación de esta ingeniería supone una sólida base para el desarrollo de la ingeniería de detalle
Ingeniería de Detalle
El alcance de actividades en esta etapa es el siguiente:
Revisión detallada de la ingeniería básica
- Especificaciones técnicas de equipos y materiales
- Especificaciones funcionales
- Dimensionamiento de conductos, tuberías e instalaciones eléctricas
- Listado de equipos, instrumentación, accesorios y materiales
- Planos de detalle de las instalaciones: Layout de tuberías y conductos, isométricos, detalles de arquitectura, unifilares eléctricos.
Cerrar [-]
INGENIERÍA BÁSICA
Dentro del desarrollo de un proyecto (llámese idea, producto, programa, construcción, etc.) existen aspectos básicos e imprescindibles que deben ser considerados a fin de ofrecer el mejor resultado tomando en consideración los requerimientos que el interesado puede tener plasmados en su mente ya sea a manera de idea o de forma específica y que pueda brindar la mayor información posible respecto a lo que él espera encontrar como producto final.
Leer artículo completo [+]
La
Ingeniería Básica juega un papel fundamental en el desarrollo de los proyectos que llegan a nosotros en principio como una lluvia de ideas de lo que pretendemos transmitir y ofrecer, a esto se le conoce como Ingeniería Conceptual, pero que pronto llegarán a convertirse en un producto tangible. Esta ingeniera es una profundización del análisis realizado en la ingeniería conceptual previa cuyo resultado son los datos de entrada para esta etapa del diseńo.
Resulta difícil poder establecer una diferencia clara entre la Ingeniería Básica y la ejecutiva o de detalle, pero debe quedar claro que sin la primera, la ingeniería de detalle nos envolvería en un sin fin de aspectos inconclusos, sin definir y poco claros que tendríamos que resolver y que inevitablemente nos obligarían a volver a la Ingeniería Básica.
Tomando en consideración que la Ingeniería Básica puede aplicarse a cualquier idea, nos enfocaremos en un ejemplo específico como puede ser un proyecto de construcción.
En la Ingeniería Básica quedarán plasmados de forma preliminar todos los requerimientos del usuario, las especificaciones básicas, el tiempo o cronograma y principalmente un panorama del costo final. En esta parte del desarrollo se definen los siguientes aspectos:
- Revisión detallada de la Ingeniería básica y requerimientos del usuario.
- Programa de necesidades o requerimientos
- Anteproyecto (Distribución de espacios arquitectónicos)
- Superficie aproximada de construcción
- Planteamiento inicial del criterio de la estructura a utilizar (estructura metálica, concreto armado, prefabricada, tipo de cimentación, etc)
- Criterio básico de instalaciones de cada una de las especialidades (eléctricas, hidráulicas, sanitarias, voz y datos, CCTV, etc)
- Elaboración de rutas preliminares de tuberías, cables y demás dispositivos.
- Sistemas constructivos alternativos para su ejecución
- Definición más precisa de la ubicación, lo cual puede variar posteriormente, por normas.
- Revisión del área física requerida.
- Revisión de los planos de equipos, en función del espacio físico requerido y de las normas.
- Revisión de los diagramas de flujo de los procesos principales, y elaboración de los diagramas de procesos y de tubería e instrumentación correspondientes.
- Elaboración de los diagramas correspondientes.
- Elaboración de los diagramas unifilares para la alimentación eléctrica.
- Cálculos preliminares de cada sistema (hidráulico, eléctrico, estructural, etc.).
- Determinación preliminar de las condiciones de operación, peso y dimensiones de los equipos principales del proceso.
- Especificaciones de compra de los equipos principales, y otros que presenten largos tiempos de entrega.
- Lista preliminar de equipos tales como: válvulas, tubería, instrumentos y cables. En general se debe emitir la explosión de insumos.
- Estimados de costo, el cual se hace a partir de los cómputos mencionados anteriormente.
La Ingeniería Básica se desarrolla en dos etapas: la primera consiste en la toma de datos y elaboración de requerimientos del usuario y en la segunda se desarrolla el resto de trabajos descritos anteriormente.
De esta manera la Ingeniería Básica nos brinda un panorama muy amplio de lo que el usuario puede esperar en base o sus requerimientos y al mismo tiempo nos brinda una plataforma útil para finalmente desmenuzar los aspectos finos de lo que comenzó como una idea o concepto y que podrá ser plasmado, construido y explotado de la manera que el usuario final desee.
La aceptación de esta ingeniería supone una base sólida para el desarrollo de la ingeniería de detalle.
INGENIERÍA DE DETALLE
Si bien en la época actual estamos saturados con nuevos sistemas constructivos, materiales, programas de tecnología que nos facilitan muchos aspectos inmersos en el desarrollo de la Ingeniería de Detalle, al tratar a cada proyecto como lo que fue creado "una idea personal" caemos en cuenta de que debemos ofrecer la solución más sensata para la satisfacción del usuario.
Leer artículo completo [+]
La Ingeniería de Detalle constituye el aspecto más importante en el desarrollo de lo que al inicio solo fue concebido como una posibilidad, como una idea y que en esta etapa del desarrollo se visualiza ya como algo tangible y real. Al inicio, cuando se desarrolla la ingeniería Básica se toman en consideración todos los aspectos que determinarán el rumbo que tomará la ejecución considerando la viabilidad del proyecto, sin embrago, los detalles de estos aspectos son lo que determinarán la funcionalidad y satisfacción del usuario final.
Cuando iniciamos el desarrollo de la Ingeniería de Detalle ya contamos con los datos previos que nos ayudan a definir los aspectos finos y finales del proyecto. Una vez analizados estos aspectos el proyecto será sometido a un filtro cuya intención es pulir los detalles que pudieran ser considerados un punto débil en la ejecución del mismo.
Dentro de la Ingeniería de Detalle existen especialidades muy puntuales que hay que desarrollar e integrar para lograr un solo producto.
Algunos de los puntos básicos a desarrollar en la Ingeniería de Detalle son:
- Proyecto arquitectónico.
Planos de conjunto, plantas arquitectónicas, cortes o secciones, alzados, planos de fachadas, detalles arquitectónicos.
- Planos topográficos.
Poligonales, curvas de nivel, coordenadas, levantamientos ecológicos, superficie del área, etc.
- Terracerías.
Bancos de nivel, rasantes, subrasantes, planos de corte y terraplen, perfiles del terreno.

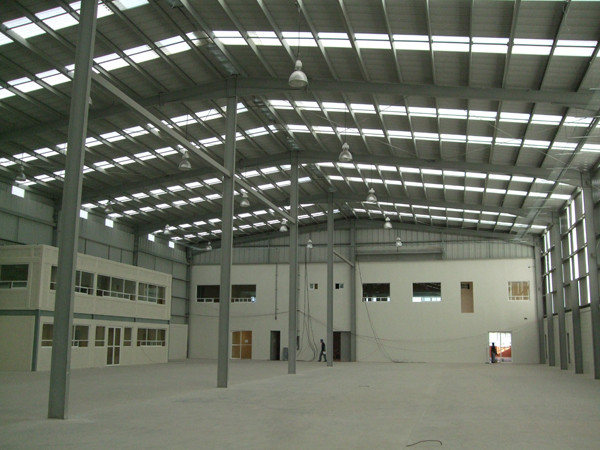

- Planos estructurales.
Cálculo estructural, cimentación, estructura, especificaciones generales, especificación de materiales, resistencia, capacidad de carga etc.

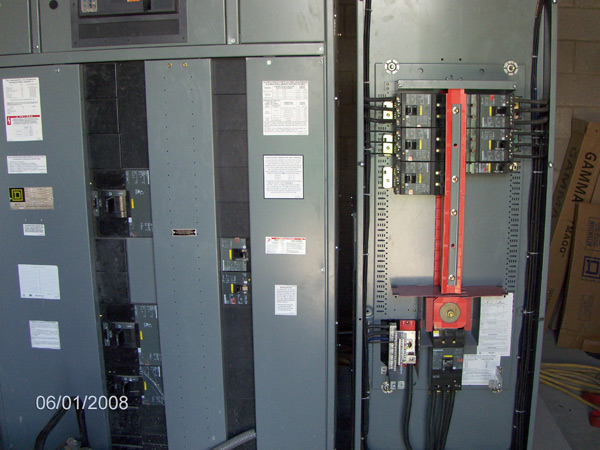

- Planos eléctricos
Cuadros de cargas, diagramas unifilares, especificación de tableros, identificación de circuitos, materiales, diámetros de canalización, calibre de alimentadores, voltajes, especificaciones de equipos, luminarios, carga total instalada, tierras físicas, sistemas especiales como aparta rayos, subestaciones, plantas de emergencia.

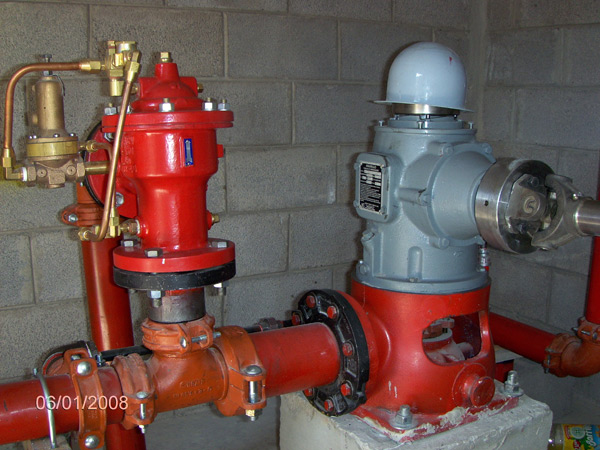

- Planos hidrosanitarios
Recorrido de tuberías, materiales a utilizar, diámetros, especificación de equipos, tipos de soportería, presiones de trabajo, identificación de sistemas, flujos, detalles de instalaciones especiales como plantas de tratamiento, fosas, cárcamos, pozos de absorción.
- Planos de acabados
Tipo de materiales, planos de despiece, detalles y especificaciones, marcas, modelos.
- Planos de albańilería.
Niveles, espesores, acotaciones a pańos
Sin embargo todo lo anterior, se verá sujeto a modificaciones y adecuaciones según se requiera y de acuerdo o los requerimientos del propio proyecto.
Una parte importante de esta Ingeniería son los Planos As Built y en estos se plasma el producto terminado pasado por todos los filtros y adecuaciones necesarios, y es en este punto donde podemos considerar la Ingeniería de Detalle como concluida.
